- 商品名稱: 180L系列（單泵）
- 商品編號: 180L
DYW180L適用于收集無法靠重力自排下的馬桶、 洗漱盆、淋浴、浴缸、洗衣機等產生的廢水， 通過 切割泵把污物粉碎輸送到污水管網或污水井。
產品描述
DYW180L 適用于收集無法靠重力自排下的馬桶、 洗漱盆、淋浴、浴缸、洗衣機等產生的廢水， 通過切割泵把污物粉碎輸送到污水管網或污水井。
適用范圍
適用于別墅、洋房地下室多個衛(wèi)生間；會所、酒吧、 KTV、停車場、酒店等場所。
性能及配置
內置一臺高效合金葉輪切割泵
全進口新料耐腐蝕 PE 箱體
水泵安裝為耦合安裝，維護方便 設備多個進水口，連接方便
配套專用污提全液晶智能控制箱
傳感器為不銹鋼電極，不懼怕雜物 內置反沖洗裝置，箱體無沉淀物
內置 304 不銹鋼旋啟止回閥

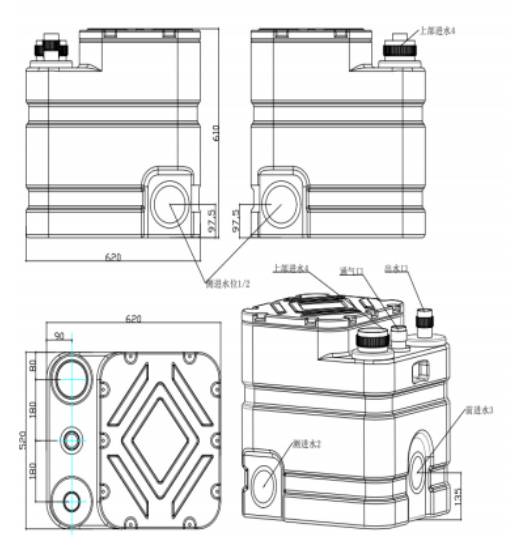

箱體尺寸小巧，不占用空間設備安裝尺寸圖性能及配置

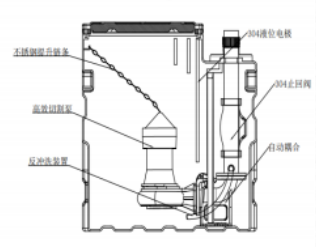

內部配置圖
技術參數
型 號
功率（KW）
容 積(L)
尺寸（L*W*H）
進水口（mm）
出水口（mm）
排氣口（mm）
DYW75-180N
0.75
180
620*520*610
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DYW110-180N
1.1
180
620*520*610
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DYW150-180N
1.5
180
620*520*610
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DYW220-180N
2.2
180
620*520*610
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DYW300-180N
3
180
620*520*610
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)

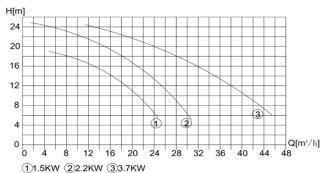

設備選型表
型號
電壓V
電流A
揚程m
4
6
8
10
12
14
16
18
20
22
24
DYW75-180N
220/380
5.2/1.8
流量 （m3/h）
15
14
12
8
3.6
DYW110-180N
220/380
6.6/2.6
20
18
15
13
10
7
3
DYW150-180N
220/380
9.1/3.8
24
22
20
18
16
13
9
DYW220-180N
380
4.8
30
29
27
25
23
21
18
15
11
6
DYW300-180N
380
6.6
45
43
41
39
35
31
28
24
18
12
-
型 號
功率（KW）
容 積(L)
尺寸（L*W*H）
進水口（mm）
出水口（mm）
排氣口（mm）
DY150-200
1.5
200
850*720*550
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DY220-200
2.2
200
850*720*550
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DY370-200
3.7
200
850*720*550
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
型 號 電 壓 V 電流 A 揚 程 m 6 8 10 12 14 16 18 20
DY150-200 220/380 9.1/3.8
流量 （m3/h）
24 22 20 18 16 13 9
DY220-200 380 4.8
30 29 27 25 23 21 18 15
DY370-200 380 7.2
45 42 40 38 35 32 28 24
序號 名稱 型號 數量 備注
序號 名稱 型號 數量
備注
1 控制箱 DYK-02 1 標配
7 輔止回閥 DN40 1
選配
2 進水軟接 DN100 1 標配
8 輔泵 1
選配
3 進水法蘭 DN100 1 標配
9 輔泵閘閥 DN40 1
選配
4 出水法蘭 DN80 1 標配
10 進水閘閥 DN100 1
選配
5 出水軟接 DN80 1 標配
11 出水閘閥 DN80 1
選配
6 通氣軟接 DN50 1 標配
-
