- 商品名稱: 100L 系列（單泵）
- 商品編號: 100L
DYW100L 系列污水提升設備是容積式排水最 小 單元。適用于收集無法靠重力自排下的馬桶、洗漱盆、淋浴、污水盆等產生的廢水， 通過容積式排 水單元切割泵把污物粉碎輸送到污水管網或污水井。 DYW 100L 系列全封閉，配備合金高效切割水泵，在最小的安裝空間使用，經久耐用。
產品描述
DYW100L 系列污水提升設備是容積式排水最 小 單元。適用于收集無法靠重力自排下的馬桶、洗漱盆、淋浴、污水盆等產生的廢水， 通過容積式排 水單元切割泵把污物粉碎輸送到污水管網或污水井。 Small 100L 系列全封閉，配備合金高效切割水泵， 在最小的安裝空間使用，經久耐用。
適用范圍
適用于地下別墅單獨衛生間馬桶、小型餐飲臺盆 以及需要密閉提升的獨立衛生間馬桶等場所。
性能及配置
內置一臺高效合金葉輪切割泵
全進口新料耐腐蝕 PE 箱體
內置反沖洗系統，箱內無沉淀
設備全密閉結構無異味散發
水泵安裝為耦合安裝，維護方便
設備多個進水口， 連接方便
內置 304 不銹鋼旋啟止回閥
箱體尺寸小巧， 不占用空間

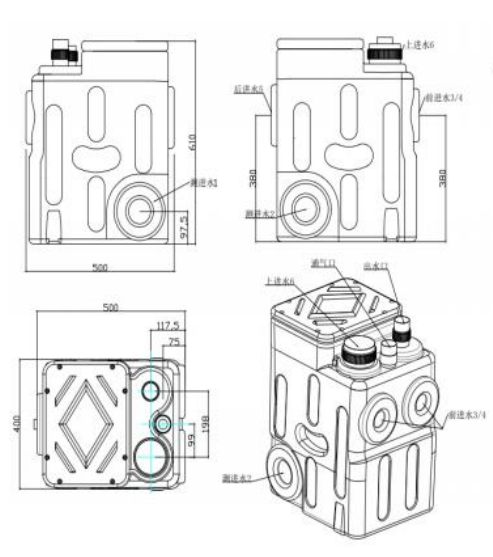

傳感器為不銹鋼電極，不懼怕雜物 配套專用污提全液晶智能控制箱設備安裝尺寸圖性能及配置
內部配置圖
技術參數
型 號
功率（KW）
容 積(L)
尺寸（L*W*H）
進水口
出水口
排氣口
DYW75-100N
0.75
100
500*400*610
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DYW110-100N
1.1
100
500*400*610
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DYW150-100N
1.5
100
500*400*610
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
設備選型表
型號
電壓V
電流A
揚程m
4
6
8
10
12
14
16
18
DYW75-100N
220/380
5.2/1.8
流量
（m3/h）15
14
12
8
3.6
DYW110-100N
220/380
6.6/2.6
20
18
15
13
10
7
3
DYW150-100N
220/380
9.1/3.8
24
22
20
18
16
13
9
-
型 號
功率（KW）
容 積(L)
尺寸（L*W*H）
進水口
出水口
排氣口
DY150-120
1.5
120
690*630*460
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DY220-120
2.2
120
690*630*460
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)
DY370-120
3.7
120
690*630*460
DN100(Φ110)
DN50(Φ63)
DN40(Φ50)

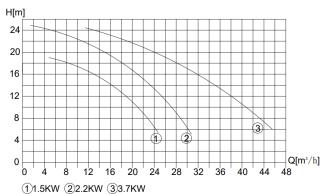

型 號 電 壓 V 電流 A 揚 程 m 6 8 10 12 14 16 18 20
DY150-120 220/380 9.1/3.8
流量 （m3/h）
24 22 20 18 16 13 9
DY220-120 380 4.8
30 29 27 25 23 21 18 15
DY370-120 380 7.2
45 42 40 38 35 32 28 24
序號 名稱 型號 數量 備注
序號 名稱 型號 數量
備注
1 控制箱 DYK-02 1 標配
7 輔止回閥 DN40 1
選配
2 進水軟接 DN100 1 標配
8 輔泵 1
選配
3 進水法蘭 DN100 1 標配
9 輔泵閘閥 DN40 1
選配
4 出水法蘭 DN80 1 標配
10 進水閘閥 DN100 1
選配
5 出水軟接 DN80 1 標配
11 出水閘閥 DN80 1
選配
6 通氣軟接 DN50 1 標配
-
